Possesseurs de #FMTowns Marty, si votre console n'a jamais été recapée, faites-le rapidement ! Je viens de découvrir une fuite sur le condensateur C22 avec corrosion sur ma carte mère. Plusieurs réparateurs rapportent la même panne écran noir. N'attendez pas qu'il soit trop tard!
1
2
2
235
Ajout d'un nouvel article sur le blog : rep-arcade.com/2024/11/x-men…

X-Men - Konami - RepArCade

X-Men est un BTA de Konami sorti en 1992 sous le nom de code GX065. Il fait partie de leurs premières PCB à intégrer le module Konami audio sur plaque céramique enrobée de vernis noir AKA "saloperie...

rep-arcade.com
4
4
13
877
1/2 #Réparation #Arcade Caveman Ninja avec des contrôles P1/P2 HS, et des parasites dans l'image. -> Soudures refaites antérieurement sur CS DE52 (sales), condensateurs arrachés, et custom RCDMI1 brulé. Ce dernier a griller suite à une insertion du connecteur JAMMA à l'envers 💀
2
5
41
1,692
2/2 Les #PCB #DataEast n'aiment pas les insertions du connecteurs JAMMA à l'envers 🔥 Solutions : - Remplacement du CS brulé (RCDMI1 -> entrées du sous circuit d'encodage des contrôles) - Capkit complet. Et en option : - Soudures CMS du DE52 refaites intégralement. - Nettoyage.
1
13
505
1/2 : Les pannes d'EEPROM sur les #PCB #Psikyo SH2 sont relativement fréquentes. Elles se manifestent par les messages d'erreur : "EEP-ROM NG!" ou "SECURITY NG!". Solution : remplacement par une 93C56 préalablement programmée avec le bon dump.
3
6
26
1,572
2/2 : Dans le cas d'un Dragon Blaze il faut utiliser le dump "eeprom-dragnblz.u44" avec le CRC : 46E85DA9, et ensuite le programmer en 16bits (si EEPROM 8/16bits). Nettoyage, capkit, et cette PCB est de retour 🚀 :
1
1
13
510
Nouvel article sur le blog : rep-arcade.com/2024/11/splat…

Splatterhouse - Namco - RepArCade

Sorti en 1988 et tournant sur Namco system 1, Splaterhouse est un des jeux cultes de la société Namco. Ce système d'arcade a été mis en service en avril 1987, et quelques mois plus tard, fin 1987,...

rep-arcade.com
1
3
8
1,778
1/2 #Réparation #PCB #CPS1 #Willow #CAPCOM Au menu : PCB sale, UVPROM cassées, pin pliées, pin rouillées, et "PPU A" HS. Petite originalité : le premier et le dernier "PPU A" en boitier céramique que j'ai trouvé HS à ce jour, en même temps ils sont plutôt rares.
3
3
14
761
2/2 Démontage ✅ Nettoyage ✅ Sauvetage des étiquettes des ROM détruites ✅ Remplacement des ROM HS (avec ref. identique) ✅ Redressage des pin pliées ✅ Remplacement du "PPU A" grillé ✅ Capkit ✅ PCB sauvée 💕
2
7
362
Bonus photos :
6
290
Nouvel article sur le blog ! rep-arcade.com/2026/02/the-s…

The Simpsons - Konami - RepArCade

The Simpsons est un Beat them up sorti en mars 1991, soit un peu plus d'un an après le début de la série (décembre 1989). Destiné dans un premier temps au marché américain, il jouit d'un grand succès...

rep-arcade.com
1
7
9
2,091
1/2 : Un Heavy Smash ayant connu des jours meilleurs. Les #PCB #Arcade #DataEast de cette époque supportent très mal la saleté et l'humidité. Ça rentre sous le vernis et les pistes finissent effacées ! Ici une belle mélasse de flux et de crasse en plus d'une bouillie de sprites :
3
4
12
610
2/2 : Au menu : custom DE156 avec une pin fondue suite à un court circuit entre GND et VCC (pin dessoudée qui a touché sa voisine ?🤔). Puis une coupure de continuité bien cachée sous un buffer CMS du circuit d'adressage des ROM des sprites. Réparation, nettoyage et capkit 🚀 :
8
304
1/2 #Réparation #Arcade Striker 1999 avec des glitchs graphiques. Le vernis de ces cartes #Psikyo est relativement fragile et parfois source de pannes sur ces #PCB. Celle-ci semble pourtant seine, mais un test de continuité entre les ROM révèle une coupure 🔍 :
2
2
11
387
2/2 Un exemple typique de panne sournoise : PCB très propre, aucune de trace de corrosion visible, MAIS un point de rouille s'est installé sous une ROM en plein bus d'adressage. ->Traitement de la piste coupée avec un strap de 0.1mm, vernis UV par dessus et nettoyage 🚀 :
2
11
241
1/2 #Réparation #PCB #Arcade #DataEast un Boogie Wings avec une partie de ses input HS ! Custom chip SIL en début du circuit d'encodage des contrôles grillés ! C'est ce qui arrive quand le connecteur JAMMA est branché à l'envers...
1
1
8
308
2/2 Remplacement des CS, nettoyage de la PCB, remplacement des condensateurs électro/alu, reprise de quelques soudures faiblardes et ça repart ! (un peu comme moi)
4
204
#Réparation #Arcade #Capcom #Strider avec ses sprites glitchés. Comme 9 fois sur 10 sur CPS1, le PPU A de fabrication #Ricoh est la cause d'une panne. A l'instar des PPU/CPU #SNES (Ricoh aussi), ces chip deviennent problématiques. Remplacement, nettoyage, et ce Strider revit.
5
7
41
1,987

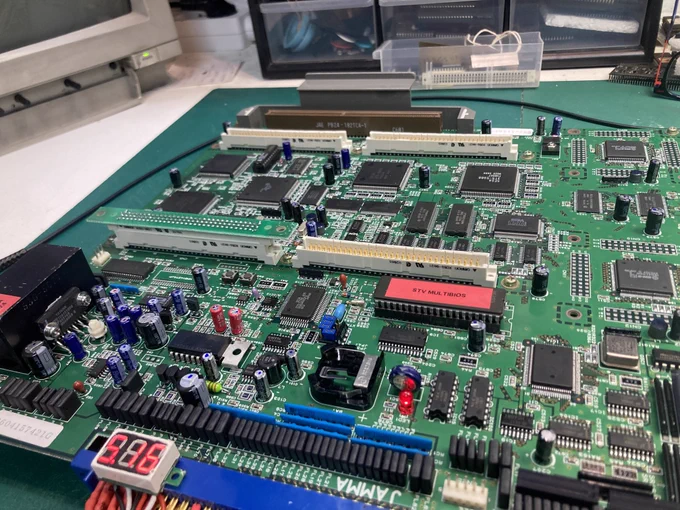

1/2 Réparation #Sega STV. PCB bidouillée avec des soudures refaites un peu partout et une pin coupée sur le SH2 n1 En premier lieu : reprise des soudures CMS+pin+ gros nettoyage PCB. Panne 1 : Reset des SH2 qui reste en bas, aucune activité, écran noir -> remplacement du 317-5744
2
5
19
918
2/2 Panne 2 : Absence d'affichage des personnages -> remplacement RAM IC27 (HM524165CTT17S). Sega et son amour inconditionnel pour les capa électrolytique aluminium, 45 au total ! Avec une masse XXL donc une dispersion thermique qui transforme leur remplacement en casse tête 🥶
1
9
387
